傳統制造業因為需求的提升及行業技術升級，正面臨數字化轉型的嚴峻挑戰。特別是在疫情到來后，人員流動與疫情管控的不確定性讓系統集成商的設備調試維護，生產型企業的設備操作，都帶來了更大難題。越來越多的工廠與設備需要無人化、智能化、易維護的設備控制解決方案。
研華推出智能化產線邊緣控制解決方案，可以將智能裝備中需要的邊緣計算、機器視覺以及設備遠程運維診斷功能整合，有效提高設備生產效率和良品率，降低運維管理成本與能源消耗。

研華智能化產線方案

以智能激光加工設備為例，通過研華智能產線邊緣控制方案，實現了整線從信息化派單，機器手視覺定位抓取上料控制，傳送帶傳遞，加工件視覺定位補正及入料瑕疵檢測，激光加工，成品品質檢測，機器手品質分檢下料控制，生產數據上云等一整套智能化操作流程。
智能化產線方案如何落地實施？以下文章將為您詳細解析！

系統架構圖

邊緣控制平臺

01方案配置

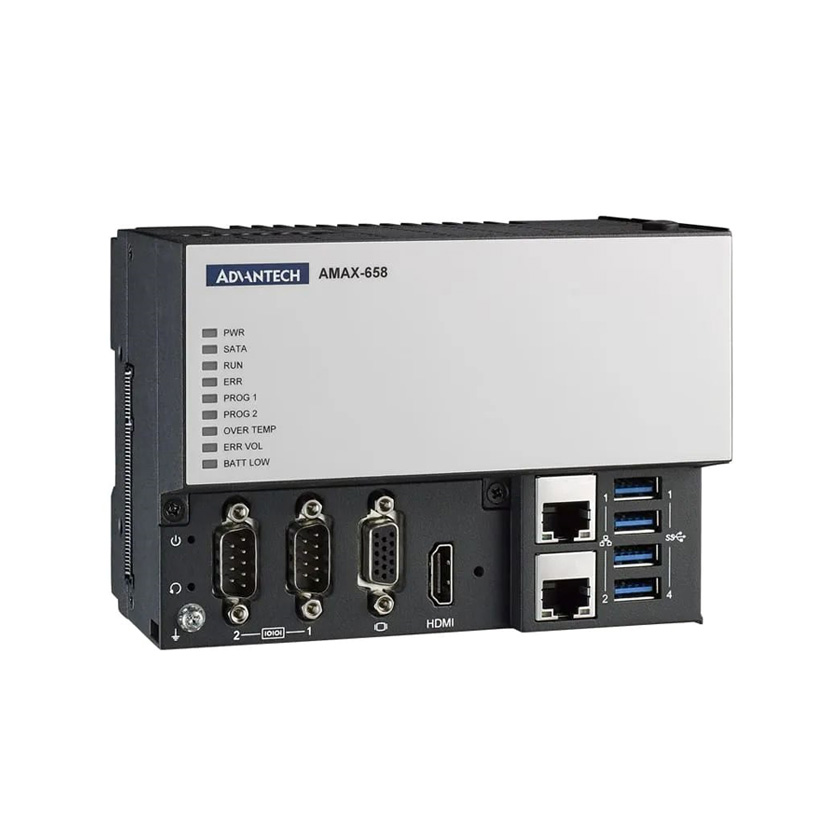

平臺方案：研華嵌入式邊緣控制器 AMAX-658 Intel I7處理器
I/O模塊：AMAX-5000插片式 EtherCAT I/O模塊
軟件方案：Win10操作系統
控制軟件：研華CODESYS控制軟件

02方案功能
1、 邊緣側統籌：
作為邊緣側核心，通過多種工業總線，將控制系統、機器人控制、伺服控制、激光器控制進行整合；
2、 自動化控制：
通過CODESYS軟PLC系統，實現高精度運動控制、機器人控制與激光控制；
3、 信息化對接：
在Windows系統中，通過研華 MachineUnite 設備云智聯系統，實現將設備狀態數據上傳云平臺，實現遠程運維，設備狀態檢測與預測保養。
03產品優勢
1、總線豐富
研華邊緣控制器支持多種工業總線，將現場多種外設與執行器件整合，解決多廠家集成問題；
2、項目快速落地
既可以支持自動化工程師熟悉的PLC編程語言，也可以支持信息化工程師熟悉的C/C#，MATLAB，Labview，Python等語言，有利于工程團隊人員協作，減少項目施工時間；
3、提高穩定性
相比于傳統方案需要多個設備通過網線串聯，AMAX-658一臺控制器整合IPC與PLC功能，有效減少現場網線插口數量，提供硬件穩定性。分核分系統架構，也能將IPC的信息處理能力與PLC的實時安全特點結合；
4、提高加工節拍
通過內部總線協議將信息快速交互，提供信息交互速度，整體提高設備加工節拍。
5、智能化
整套方案將自動化控制與信息化傳遞分析整合，真正實現無人化加工。支持WIFI與4G功能，可以實現設備的遠程運維，方便設備快速升級。

機器視覺定位、檢測

研華智能化產線方案集成應用了研華智能視覺軟件VisionNavi的視覺定位、無序抓取、瑕疵檢測等軟件功能，以及研華千兆、萬兆工業相機等視覺產品，實現了與邊緣控制平臺的無縫整合。
其中，視覺位置校正，加工質量檢測等功能，解決了傳統流水線人工上料、人工全檢的難題，在提高生產效率的同時節省了人力成本，從而實現全自動機械化生產。
視覺檢測數據如產能、生產效率、生產良率等統計后上傳，配合研華 MachineUnite 設備云智聯系統進行智能化分析和管理。

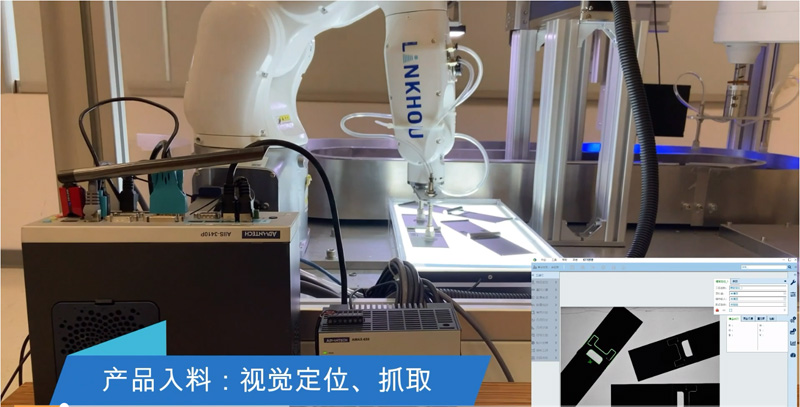

第一站：無序上料
配合機械手控制，智能視覺軟件VisionNavi在識別產品后，可將產品位置信息上傳至視覺控制平臺，由控制平臺下達命令至機械手自動抓取上料。全程無需人工干預，進料隨意放置，無需提前進行人工規整排序，大量減少所需人工。

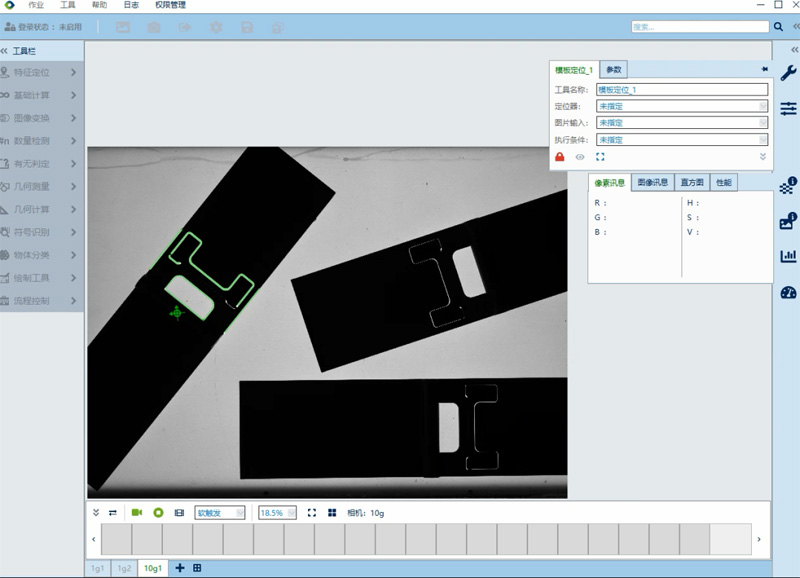

無序抓取軟件畫面

產品配置：
視覺系統：研華智能視覺軟件VisionNavi ;
相機：QCAM系列萬兆工業相機（2500萬像素）；
光源：背光 ；
視覺控制平臺：研華機器視覺控制器AIIS-3410

第二站：待加工產品入料檢測及視覺定位
實現待加工品在加工前的產品質量，避免前段工序不良品的流入，從而導致加工過程的材料及工時的浪費。因為涉及產品高精度加工，需要在入料前對產品做位置定位的視覺計算，將產品偏移位置回傳控制平臺提供后續激光加工所需位置資料。
入料質量檢測，檢測出OK產品會引導機械手抓取到良品放料區，檢測NG產品會引導機械手抓取到次品放料區。

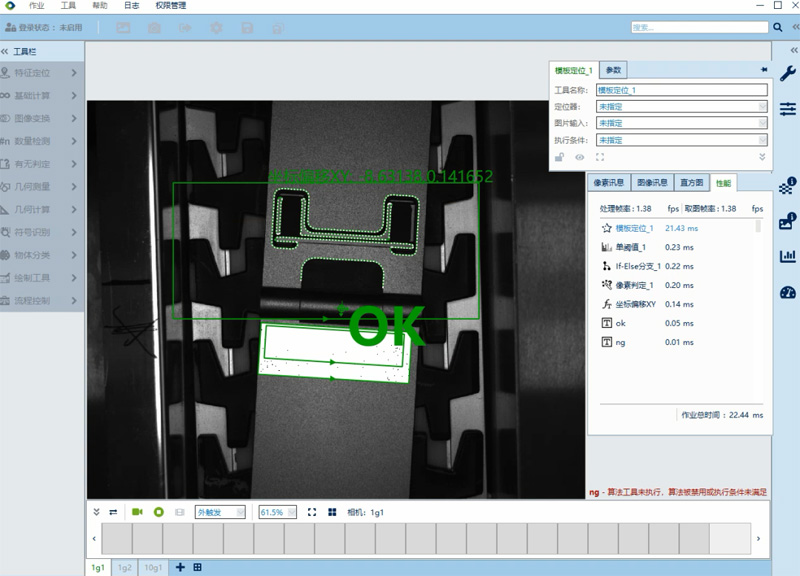

入料檢及位置校正（OK）

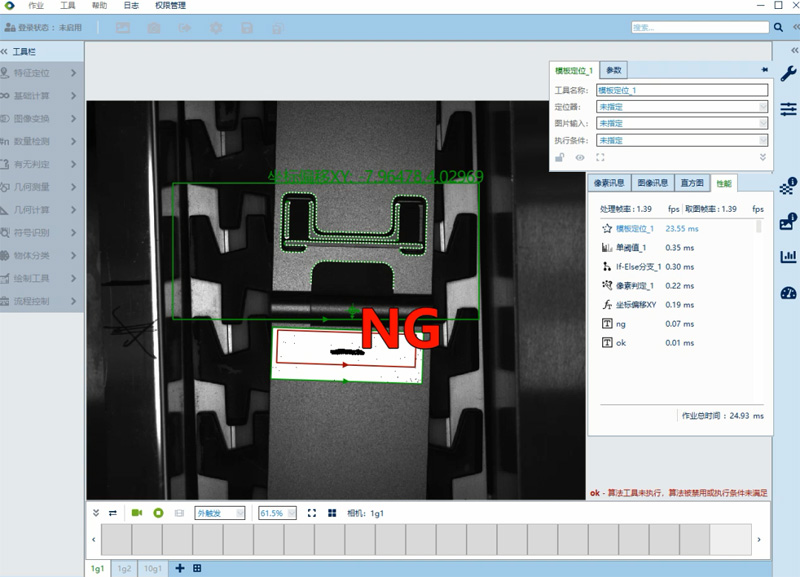

入料檢及位置校正（NG）

產品配置：
視覺系統：研華智能視覺軟件VisionNavi ;
相機：QCAM系列千兆工業相機（500萬像素）；
光源：背光 ；
視覺控制平臺：研華機器視覺控制器AIIS-3410

第三站：成品出料品質檢測
在激光加工過后，此站會針對產品加工過后做產品瑕疵檢測，分選出成品中的合格品或是在生產過程中出現的錯印、漏打、位置偏移…..等瑕疵品，并將檢測結果上傳至控制平臺，控制平臺憑回傳數據，控制機械手會依視覺判斷數據將合格品及不良品做分區擺放。

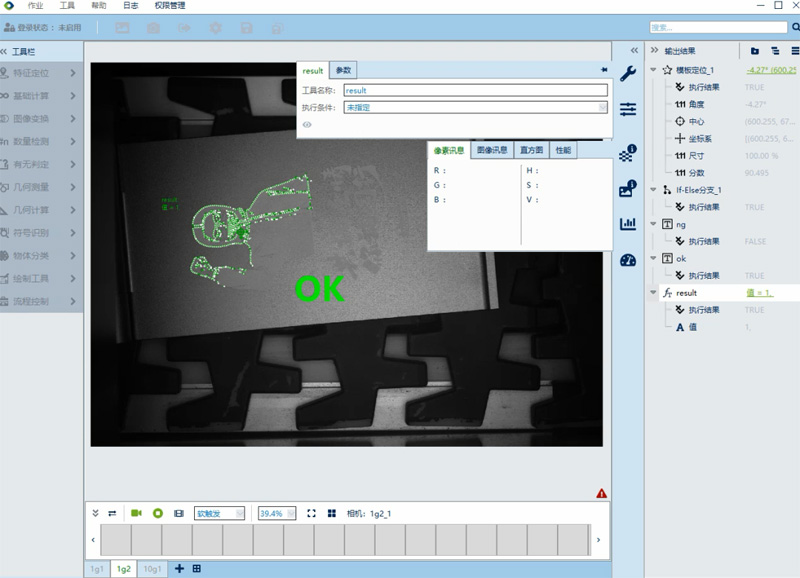

成品品質檢驗（OK）

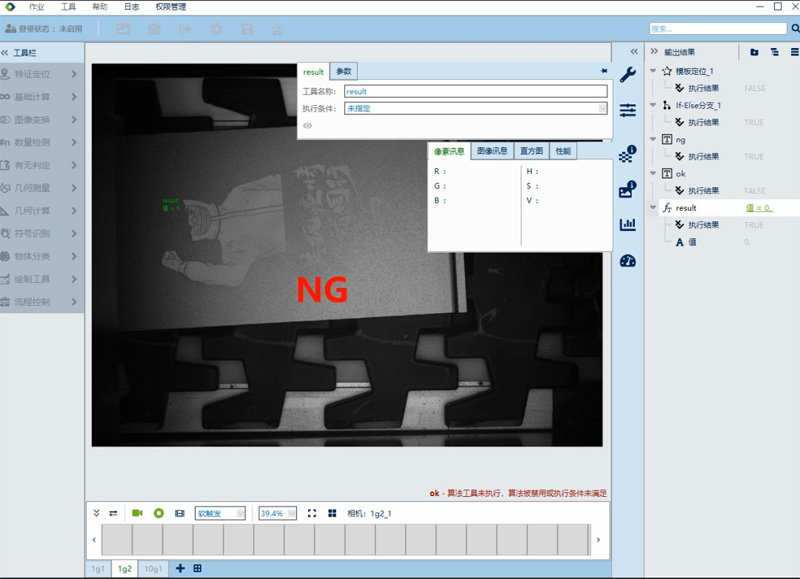

成品品質檢驗（NG）

產品配置：
視覺系統：研華智能視覺軟件VisionNavi ;
相機：QCAM系列千兆工業相機（1000萬像素）；
光源：同軸光 ；
視覺控制平臺：研華機器視覺控制器AIIS-3410

智能視覺軟件VisionNavi優勢

01快速配置
快速配置視覺方案，節省視覺項目開發時間；
02模板匹配
優秀的模板匹配方案，有效解決了產品不平整、陰影等問題；
03更多的產品兼容性
VisionNavi可建立多個不同的模板，可實現不同產品的分類檢測
04檢測速度更快
VisionNavi采用多線程同步并行處理方式，既有穩定的檢測結果的同時也有速度上的提高；
05更豐富的輸出方式
VisionNavi支持TCP/IP、IO、RS232等方式輸出，可以直接和西門子、三菱等PLC進行通訊；
06更簡單的標定方式
VisionNavi提供多種標定方式，工具化操作，可實現一鍵標定、二維碼標定板標定等方式。

設備遠程運維

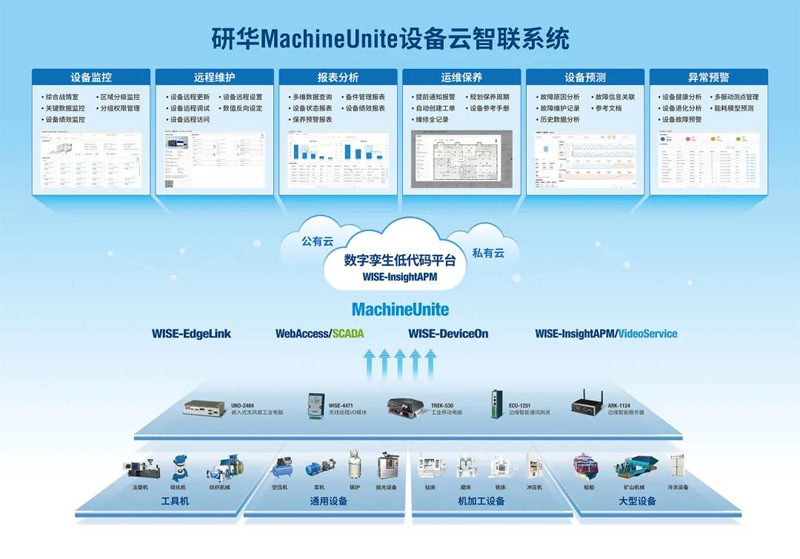

研華MachineUnite設備云智聯系統

系統優勢

01全局監控
可以實現設備UPH監控，能耗監控，設備故障監控；
02預防保養
根據計劃實現關鍵零部件-激光頭的壽命管理。提升設備壽命
03數據分析
建立節能建議模型，失效預測，改善工藝；
04遠程運維
通過VPN實現設備遠程故障調試，遠程檢修與配方升級
