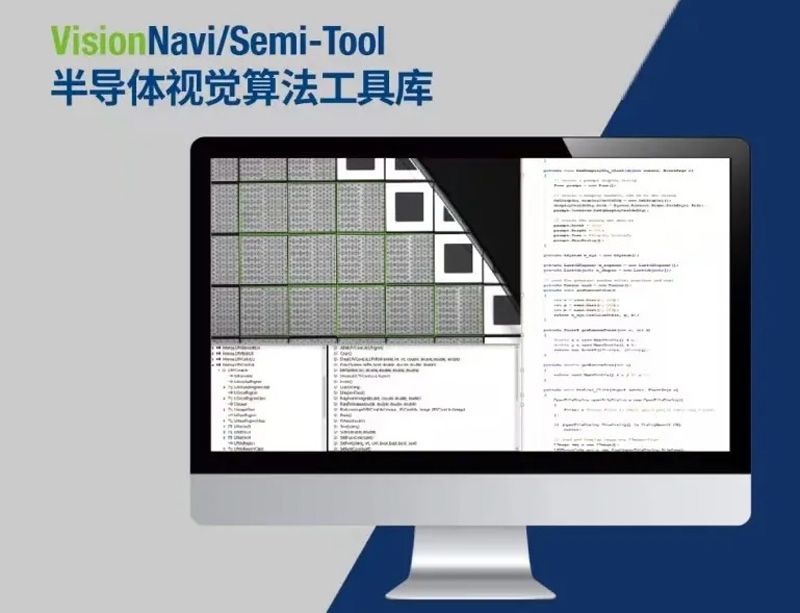

半導體設備制造商在視覺開發領域面臨多重挑戰：圖像算法研發投入不足、圖形繪制與用戶交互性開發難度大、國外視覺算法庫成本高和技術支持匱乏，以及算法庫接口碎片化問題。這些問題制約了設備性能提升和用戶體驗優化，并增加了開發成本與維護難度。為應對這些挑戰，制造商需創新開發流程，降低成本，提升技術支持，簡化算法集成，并在市場競爭中提供更優產品和服務。正是在此背景下，研華VisionNavi/Semi Tool——專為半導體行業設計的視覺算法應運而生。

三大亮點難題各個擊破

01高度定制化流程設計

?允許開發者根據實際需求自由組織視覺處理流程，無論是晶圓分級、計數、掩膜還是蝕刻等生產環節，都能通過配置多線程和調整視覺算法工具的開放參數來優化處理流程。

02強大的檢測功能

?集成了模板匹配、Kerf算法、幾何算法和AOI算法等多種先進技術，以應對半導體和LED生產過程中復雜多變的檢測需求，如切割位置及寬度的精確檢測、封裝芯片尺寸及瑕疵的識別等。

03性能優化

?特別針對半導體行業的檢測要求屬性進行優化，不僅提高了運算效能，還大幅提升了檢測精度，從而幫助提高設備產量及良率。

VisionNavi/Semi Tool 的核心優勢在于其集成了多項專為半導體制造過程優化的視覺算法，覆蓋了晶圓制造的多個關鍵環節，極大地提高了半導體設備的自動化和智能化水平。? ? 清晰度判定：軟件能夠根據不同厚度的晶圓來料，自動計算出設備最佳的工作高度，優化晶圓處理過程中的成像清晰度。

???晶圓切口檢測：在晶圓制造中扮演著關鍵角色，能夠準確地定位半導體晶圓的位置和朝向（包括Notch和Flat切口），確保加工方向正確無誤。?? Kerf檢測：提供高精度的刀輪/激光劃片機切割晶圓后的切割道定位功能，對于晶圓切割過程中的質量控制至關重要，保證了切割的準確性和成品率。

???尋邊檢測：專為晶圓制造中的來料檢測設計，能夠精準定位晶圓中心位置，為后續的加工步驟提供準確的起點。

? 芯片定位與排序算法：通過高精度的晶粒匹配和晶圓對準技術，軟件能夠有效剔除重疊區域晶粒及雙胞等異常晶粒，確保晶圓處理過程中的準確性和一致性。

?? WaferMap：軟件以顯示控件的形式提供全面的晶圓Map圖生產、存儲、顯示繪制功能，包括對晶圓上的Die進行訪問和數量統計，為晶圓制造過程中的質量控制和追蹤提供了直觀的工具，實現算法的可視化。

VisionNavi/Semi Tool好比給機器裝上了一雙慧眼，但僅有視覺功能而缺乏運動控制，無法滿足設備的整體系統控制需求。為此，研華不僅提供了先進的視覺算法，還搭配了一系列運動控制產品，以滿足不同客戶的特定需求。

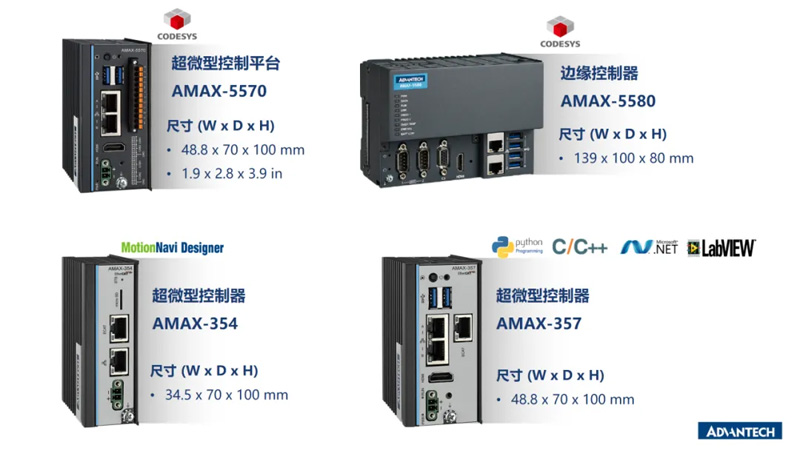

考慮到客戶的多樣化使用習慣，研華在運動控制領域推出了豐富多樣的產品。在Codesys系統方面，推出了AMAX-5570和AMAX-5580兩款邊緣控制器，在高級語言領域，則有AMAX-354和AMAX-357兩種EtherCAT運動控制器，為客戶根據自身習慣的不同而提供多重選擇，來滿足半導體不同工藝段的設備開發需求。

此外，研華還針對半導體等垂直行業的具體應用，提供了整合機器視覺與運動控制的完整解決方案，滿足半導體工藝中不同階段對工藝的精確要求。為了持續提升半導體設備的生產效率和精度，研華還提供了深度的控制軟件算法客制化服務，幫助客戶的產品在性價比上更具優勢。

研華的硬件組合方案融合專用算法軟件的服務，以適應市場對多樣化和個性化的需求。從設備的數據處理、控制到通訊，研華提供了多種形態和組合的平臺，以及包括特殊算法開發、底層定制、固件個性化等增值服務，客戶可以按自身設備所處環境及條件要求，自由組合搭配。
